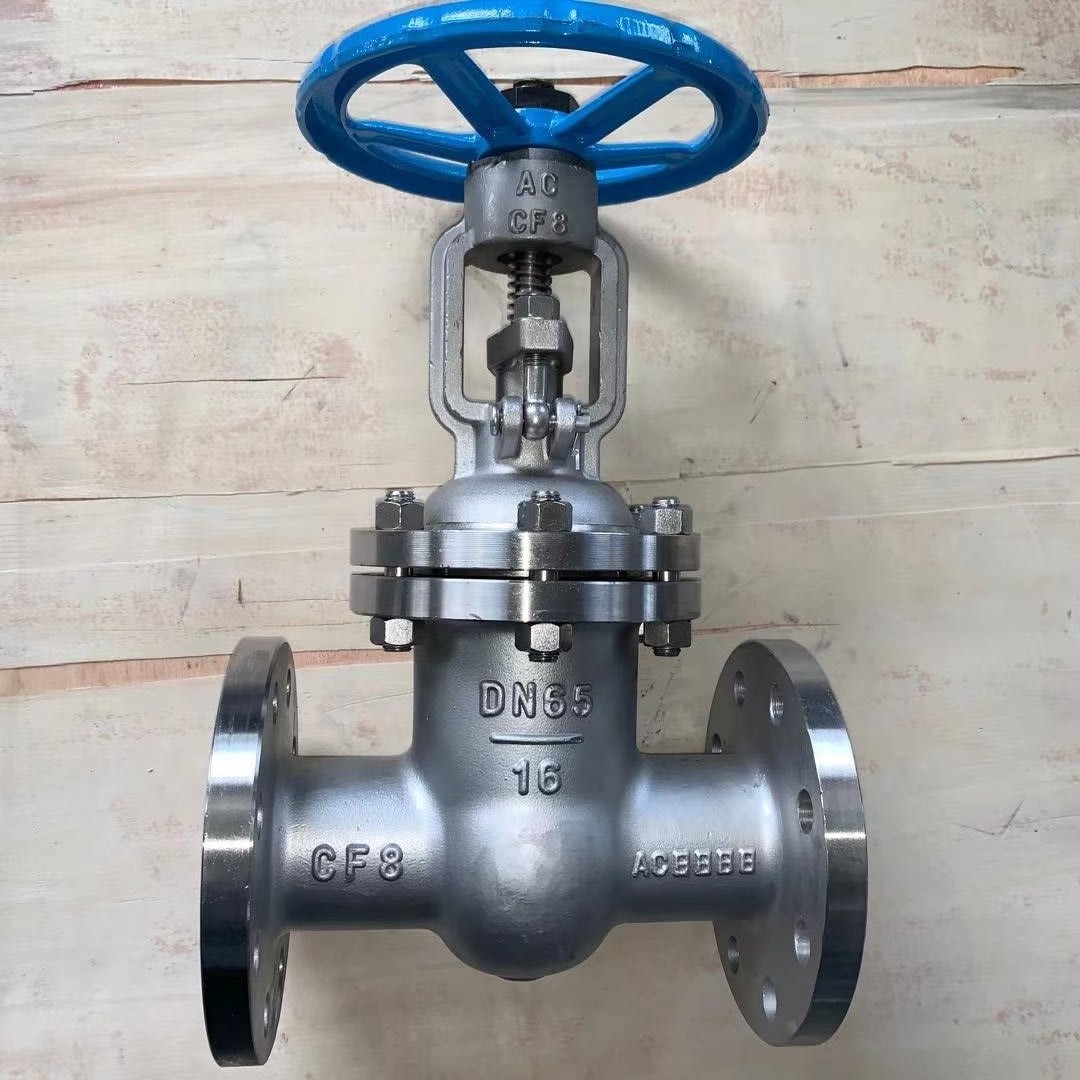

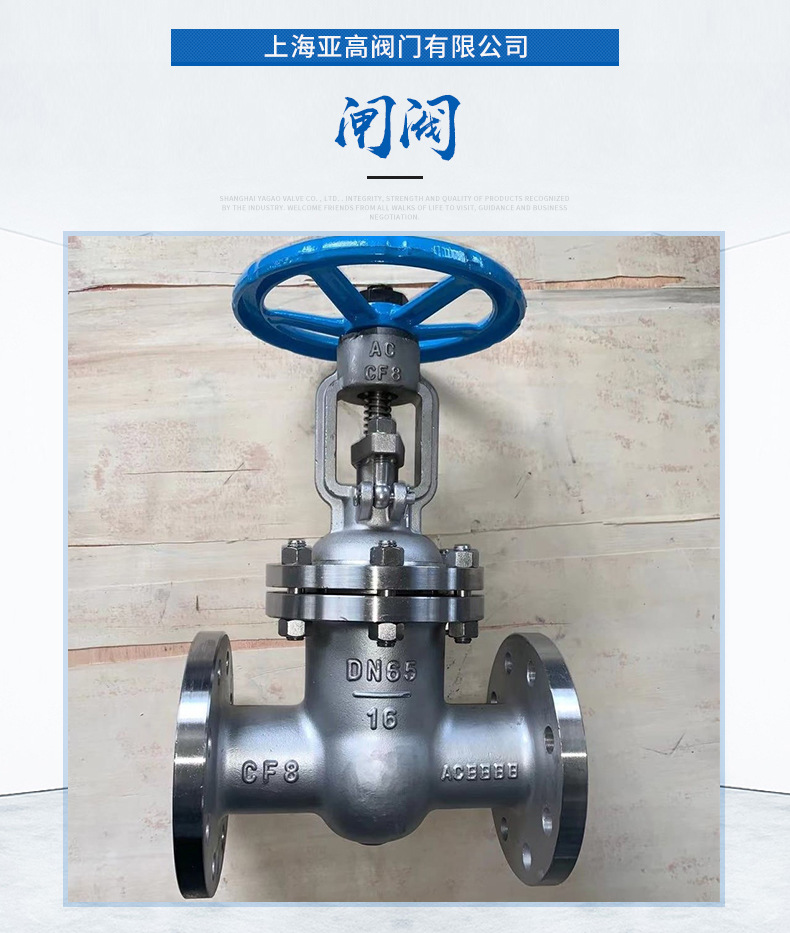

厂家生产不锈钢闸阀 硬密封闸阀 高温硬质合金闸阀 Z41W

  • 批发价格: 280

    批发量:>1

产品详情

详情_01
undefined
详情_03
详情_04闸阀的种类和用途

   闸阀 是指关闭件(闸板)沿通路中心线的垂直方向移动的。
   闸阀 在管路中主要作切断用。
   闸阀 是使用很广的一种 调节阀 ,一般口径DN≥50mm的切断装置都选用它,有时口径很小的切断装置也选用 闸阀 , 闸阀 有以下优点:
   ①流体阻力小。
   ②开闭所需外力较小。
   ③介质的流向不受限制。
   ④全开时,密封面受工作介质的冲蚀比截止阀小。
   ⑤体形比较简单,铸造工艺性较好。
闸阀 也有不足之处:
   ①外形尺寸和开启高度都较大。安装所需空间较大。
   ②开闭过程中,密封面间有相对摩擦,容易引起擦伤现象。
   ③ 闸阀 一般都有两个密封面,给加工、研磨和维修增加一些困难。
一、 闸阀 的种类
1. 按闸板的构造可分
   1)平行式 闸阀 : 密封面与垂直中心线平行,即两个密封面互相平行的 闸阀 。
在平行式 闸阀 中,以带推力楔块的结构*常为常见,既在两闸板中间有双面推力楔块,这种 闸阀 适用于低压中小口径(DN40—300mm) 闸阀 。也有在两闸板间带有弹簧的,弹簧能产生予紧力,有利于闸板的密封。
   2)楔式 闸阀 : 密封面与垂直中心线成某种角度,即两个密封面成楔形的 闸阀
密封面的倾斜角度一般有2°52´,3°30´,5°, 8°, 10°等,角度的大小主要取决于介质温度的高低。一般工作温度愈高,所取角度应愈大,以减小温度变化时发生楔住的可能性。
     在楔式 闸阀 中,又有单闸板,双闸板和弹性闸板之分。单闸板楔式 闸阀 ,结构简单,使用可靠,但对密封面角度的精度要求较高,加工和维修较困难,温度变化时楔住的可能性很大。双闸板楔式 闸阀 在水和蒸气介质管路中使用较多。它的优点是:对密封面角度的精度要求较低,温度变化不易引起楔住的现象,密封面磨损时,可以加垫片补偿。但这种结构零件较多,在粘性介质中易粘结,影响密封。更主要是上、下挡板长期使用易产生锈蚀,闸板容易脱落。弹性闸板楔式 闸阀 ,它具有单闸板楔式 闸阀 结构简单,使用可靠的优点,又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差,改善工艺性,现已被大量采用。
2. 按阀杆的构造 闸阀 又可分为
   1) 明杆 闸阀 :阀杆螺母在阀盖或支架上,开闭闸板时,用旋转阀杆螺母来实现阀杆的升降。如图2—12所示。这种结构对阀杆的润滑有利,开闭程度明显,因此被广泛采用。
   2) 暗杆 闸阀 :阀杆螺母在阀体内,与介质直接接触。开闭闸板时,用旋转阀杆来实现。如图2—14所示。这种结构的优点是: 闸阀 的高度总保持不变,因此安装空间小,适用于大口径或对安装空间受限制的 闸阀 。此种结构要装有开闭指示器,以指示开闭程度。这种结构的缺点是:阀杆螺纹不仅无法润滑,而且直接接受介质侵蚀,容易损坏。
