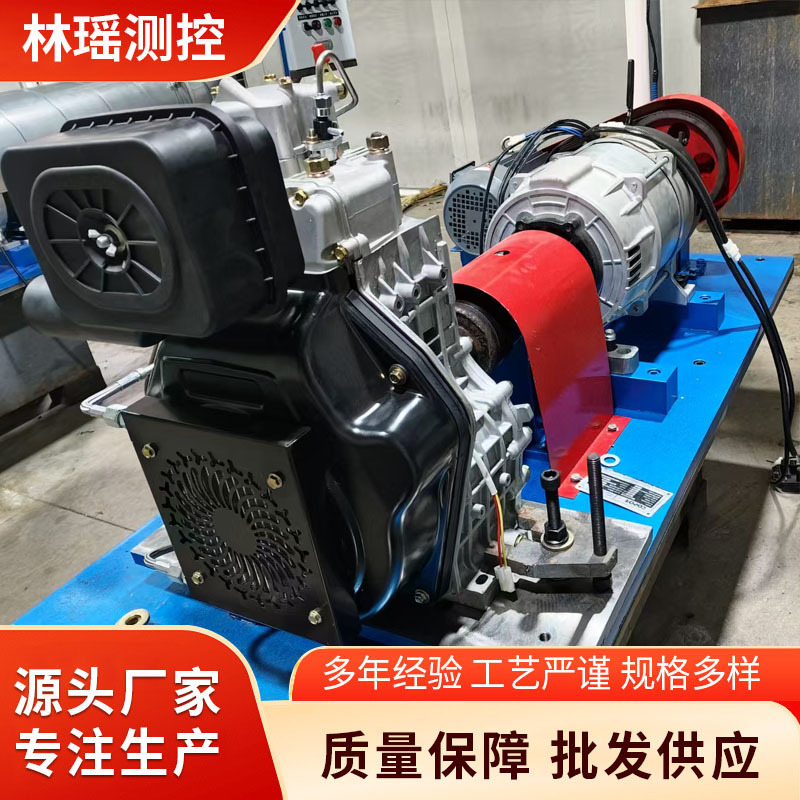

发动机试验台燃气涡轮发动机性能航空涡轴发动机试车台架试验台
- 类目：
- 仪器仪表
产品详情
测试台是测量变速箱输入扭矩、输入转速、输入功率及输出扭矩,输出转速,输出功率,效率的测量设备；结合系统测试软件实现效率曲线的测量与分析。
测试系统由测功机、控制器和输入电机组成，它可以任意改变变速箱的负载，直接测量出变速箱的空载、负载及堵转状态下变速箱的输入扭矩、转速、功率及输出扭矩、转速、输出功率及效率。
1、同时检测变速箱的油温,油压等；实测数据实时刷新，确认数据的同步性，更加真实的反应变速箱的性能。
2、配有串行RS232及打印接口，测试数据以EXCELL文档形式保存形成数据报表。曲线以图片格式展现。
3、可分手动/自动测试，测试时间自动设定；自动测试是在测试软件界面设置加载量与加载速度。
4、可自动绘制变速箱特性曲线；可以形成T-N曲线。
5、具有速度反馈控制、转矩补偿控制及定转矩，定转速功能，能测变速箱不稳定区域的特性。
6、变速箱夹装台可调节，便于安装。
一、试验台系统原理
试验台原理：（测功机系统）测试台采用的ABB驱动器对变频电机进行准确的转矩和转速控制。由于采用了直接的转矩控制（DTC）的智能技术，ABB驱动器能够高速实现对变频电机的恒定转矩的动态控制。先接通ABB驱动器电源，控制盘（电脑）设定扭矩值。ABB驱动器与变频电机开始工作为负载消耗状态，在接通被试电动机电源转动，伺服电机在零速状态下加载至设定转矩，电动机快速从空载到设定扭矩的过程中，带动转矩传感器转动后，控制系统根据需要开始扭矩值，运行时实时显示，每时段采集一数据、分析变速箱的特性及效能过程。
二、测试内容
能够检测变速箱的技术性能参数，检测项目如下：
1、 空载特性试验,
2、 堵转性能试验,
3、 负载试验,
