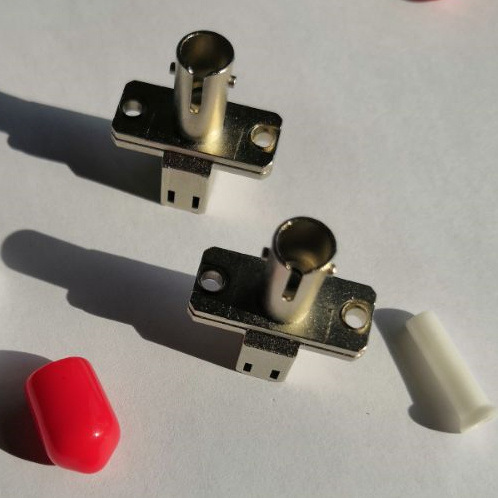

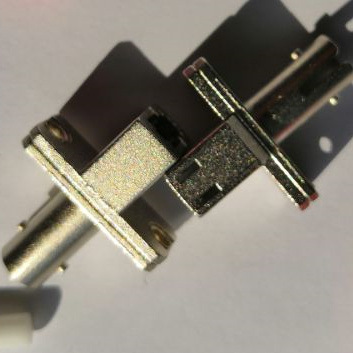

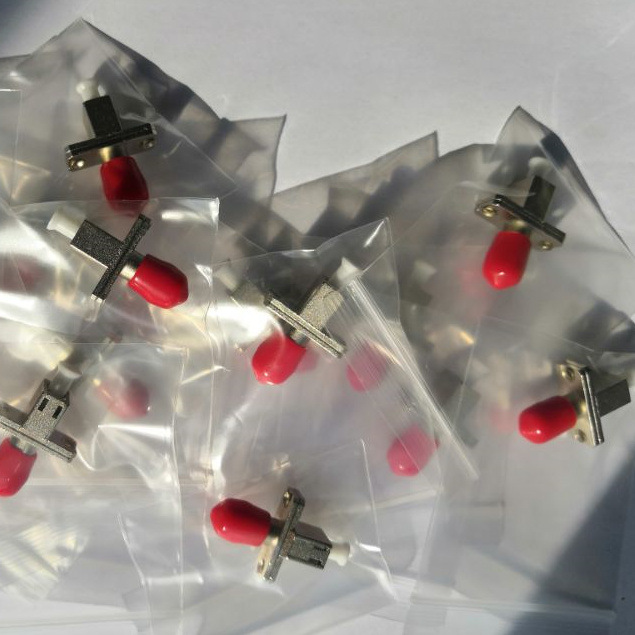

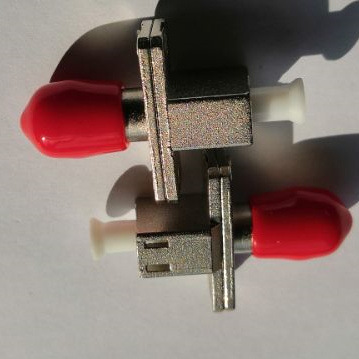

转接光纤适配器ST转接LC耦合器SC-LC转接头FC-LC插片式多模
- 类目：
- 电子元器件
产品详情
产品说明光纤适配器又称光纤耦合器、光纤法兰盘，光纤适配器是在光纤显露中实行相同或不同光纤活动连接器的对接，使其在很少的损耗下实行光路畅通。它是把光纤的两个断面精密对接起来，以使发射光纤输出的光能量可以最大限度的耦合到接受光纤中去，并使由于其介入光链路而对系统造成的影响减到最小。
本公司利用良好烧结技术确保优异强度，采用精密的陶瓷或铜套管,二氧化锆陶瓷套管，磷青铜套管，以及金属散接，以确保长期稳定的机械性能和光学性能，产品广泛应用于光纤线架（ODF），光纤通信网络，光纤宽带接入网，光纤CATV，光纤通信设备，光纤仪表仪器，光纤局域网等等。
产品特点：
兼容性好,高可靠性和稳定性
陶瓷管，高尺寸精度
重复性好，互换性好
耐磨性好，温度特性好
使用灵活方便
产品用途：
光纤线架（ODF）
光纤通信网络
光纤CATV
光纤宽带接入网
光纤通信设备
光纤仪表仪器
光纤局域网
产品性能表：
|
参数 |
单位 |
LC, SC, FC, MU, ST, SC-ST, FC-ST, FC-SC, |
MTRJ |
E2000 |
||||||
|
（单模）SM |
MM（多模） |
SM（单模） |
MM （多模） |
SM（单模） |
||||||
|
PC |
UPC |
APC |
PC |
PC |
UPC |
PC |
PC |
APC |
||
|
插入损耗 |
dB |
≤0.3 |
≤0.2 |
≤0.3 |
≤0.2 |
≤0.3 |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
|
回波损耗 |
dB |
≥45 |
≥50 |
≥60 |
≥30 |
≥45 |
≥50 |
≥35 |
≥55 |
≥75 |
|
可交换性 |
dB |
≤0.2 |
≤0.2 |
≤0.2 |
||||||
|
可重复性 |
dB |
≤0.2 |
≤0.2 |
≤0.2 |
||||||
|
耐用性 |
Time |
＞1000 |
＞1000 |
＞1000 |
||||||
|
工作温度 |
℃ |
-40~75 |
-40~75 |
-40~75 |
||||||
|
储存温度 |
℃ |
-45~85 |
-45~85 |
-45~85 |
||||||
项目
规格参数
适用连接器类型
SC,LC,FC,ST,MU,D4,DIN
光纤类型
单模
多模
工作波长范围
1250~1650nm
850nm, 1300nm
测试波长
1310nm, 1550nm
850nm, 1300nm
插入损耗
典型值≤0.20dB，最大值≤0.30dB
典型值≤0.15dB，最大值≤0.25dB
回波损耗
UPC≥50.0dB,APC≥60.0dB
≥35.0dB
可重复性
≤0.10dB
可交换性
≤0.20dB
耐久性
插拔1000次典型变化值≤0.20dB
竖直拉力
≥120N(0.9mm光缆除外)或客户要求
工作温度
-20℃to +70℃
存储温度
-40℃to +85℃
